Извещатель охранный Комплектстройсервис ИО 102-20 Б2М (3)

Описание

Извещатель охранный Комплектстройсервис ИО 102-20 Б2М (3)

ИО 102-20 Б2М (3) — охранный точечный магнитоконтактный извещатель
в антивандальном исполнении, предназначенный для применения в составе систем
охранной сигнализации. Устройство используется для блокировки гаражных ворот,
ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных
элементов зданий и сооружений на открывание или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции,
а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие
аналогичные элементы. При изменении положения контролируемой конструкции извещатель
формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания
или замыкания контактов геркона.

Назначение

ИО 102-20 Б2М (3) применяется для контроля открывания или смещения ворот, дверей,
контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит
для объектов, где требуется прочное антивандальное исполнение и дополнительная
защита соединительных проводов металлическим гофрорукавом.

Особенности

Охранный точечный магнитоконтактный извещатель.
Антивандальное исполнение.
Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
Подходит для магнитопроводящих и магнитонепроводящих оснований.
Металлический корпус исполнительного и задающего блоков.
Исполнение Б2М — корпус типа Б, геркон с двумя контактами.

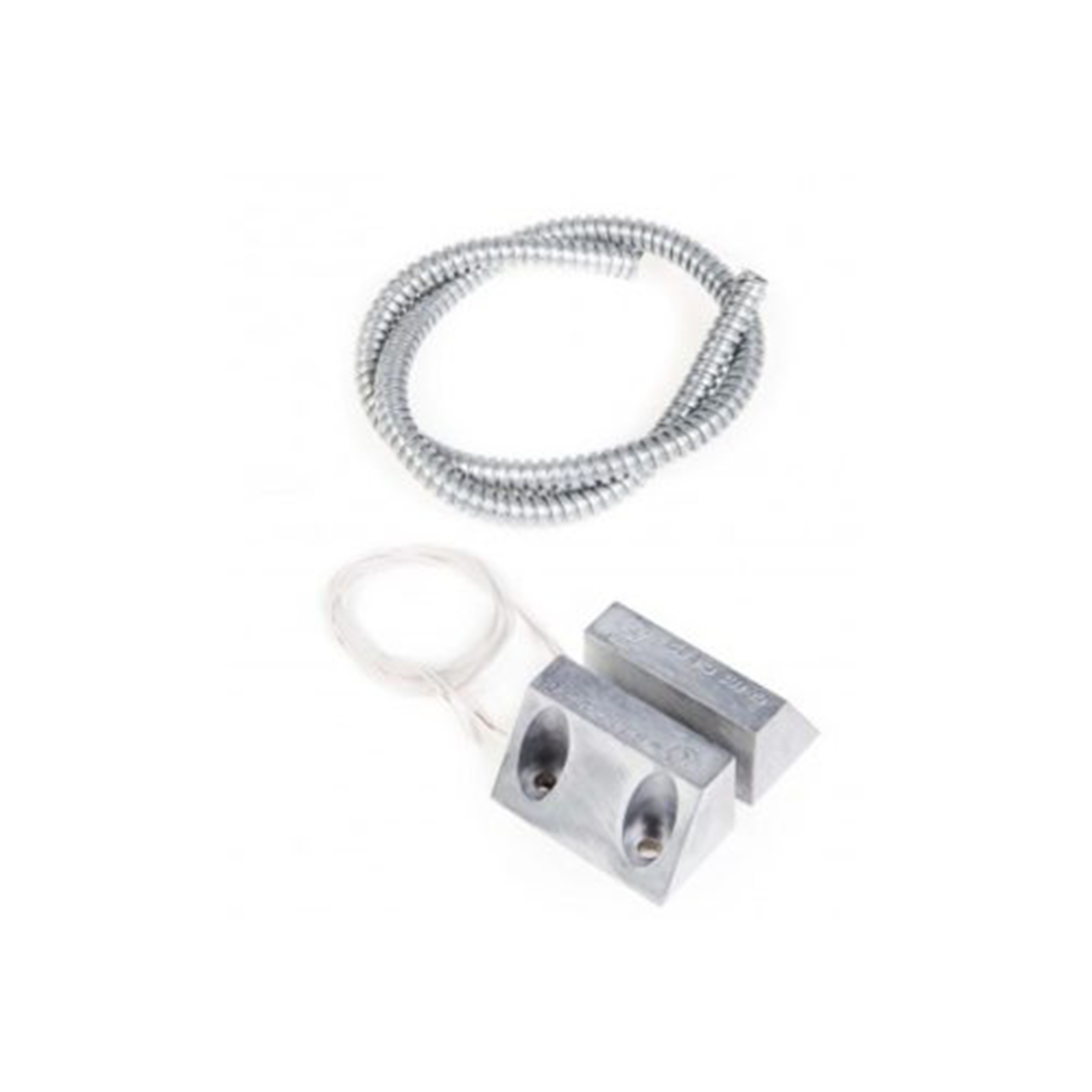

Исполнение «(3)» — комплектация металлическим гофрорукавом.
Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP44.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом.
Исполнительный блок устанавливается на неподвижной части контролируемой поверхности,
а задающий блок — на подвижной части. При открывании или смещении контролируемого
элемента изменяется расстояние между блоками, что приводит к изменению состояния
контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Модель
ИО 102-20 Б2М (3)

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Исполнение
антивандальное

Назначение
контроль открывания или смещения конструктивных элементов зданий и сооружений

Область применения
гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции

Контролируемые …
