Извещатель охранный Комплектстройсервис ИО 102-14

Описание

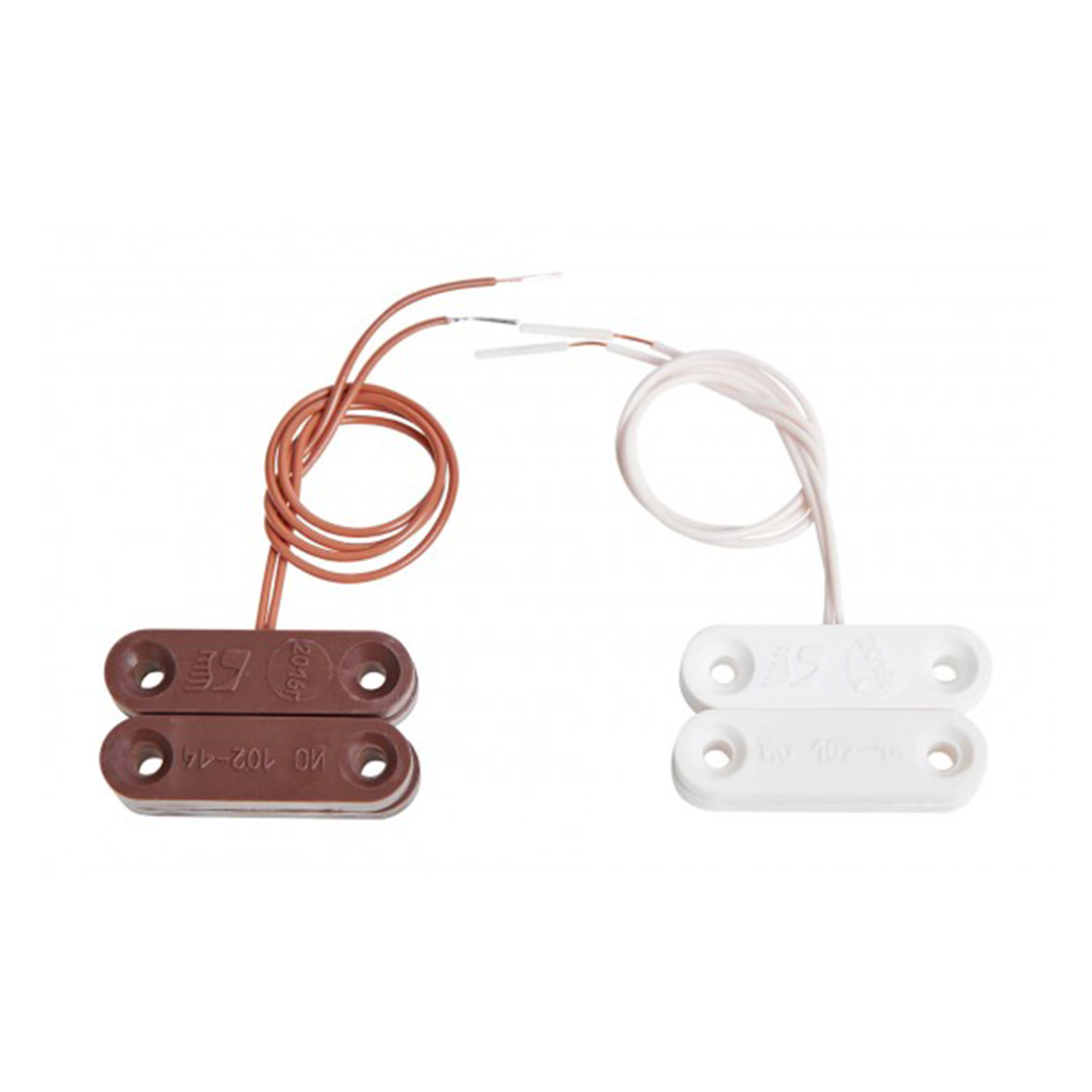

Извещатель охранный Комплектстройсервис ИО 102-14

ИО 102-14 — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем охранной сигнализации.
Устройство используется для блокировки дверных и оконных проемов, организации
устройств типа «ловушка», а также для контроля других конструктивных элементов
зданий и сооружений на открывание или смещение.

При изменении положения контролируемой конструкции извещатель формирует извещение
о тревоге путем размыкания шлейфа сигнализации контактами встроенного геркона.
Сигнал может передаваться на пульт централизованного наблюдения, приемно-контрольный
прибор или концентратор.

Назначение

Извещатель ИО 102-14 применяется для охраны дверей, оконных створок и других
подвижных элементов строительных конструкций. Модель предназначена для открытой
установки на поверхности охраняемой конструкции.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для блокировки дверных и оконных проемов.
Подходит для организации устройств типа «ловушка».
Контролирует открывание или смещение конструктивных элементов зданий и сооружений.
Открытая установка на поверхности охраняемой конструкции.
Состоит из исполнительного блока и задающего блока.
Исполнительный блок выполнен в виде магнитоуправляемого датчика.
Задающий блок представляет собой управляющий магнит.
Пластмассовые корпуса прямоугольной формы.
Подключение к шлейфу сигнализации двумя многожильными проводами.
Полярность подключения значения не имеет.
Рассчитан на непрерывную круглосуточную работу.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 12 мм и менее контакты
исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния
между блоками до 45 мм и более контакты размыкаются, что обеспечивает формирование
извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга
вдоль наибольшей стороны составляет 3 мм.

Технические характеристики

Модель
ИО 102-14

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
контроль открывания или смещения дверей, окон и других конструктивных элементов

Тип установки
открытая установка на поверхности охраняемой конструкции

Конструкция
исполнительный блок и задающий блок

Исполнительный блок
магнитоуправляемый датчик

Задающий блок
управляющий магнит

Материал корпуса
пластмасса

Форма корпуса
близкая к прямоугольной

Подключение к шлейфу сигна…
