Извещатель охранный Комплектстройсервис ИО 102-20 А2П (2)

Описание

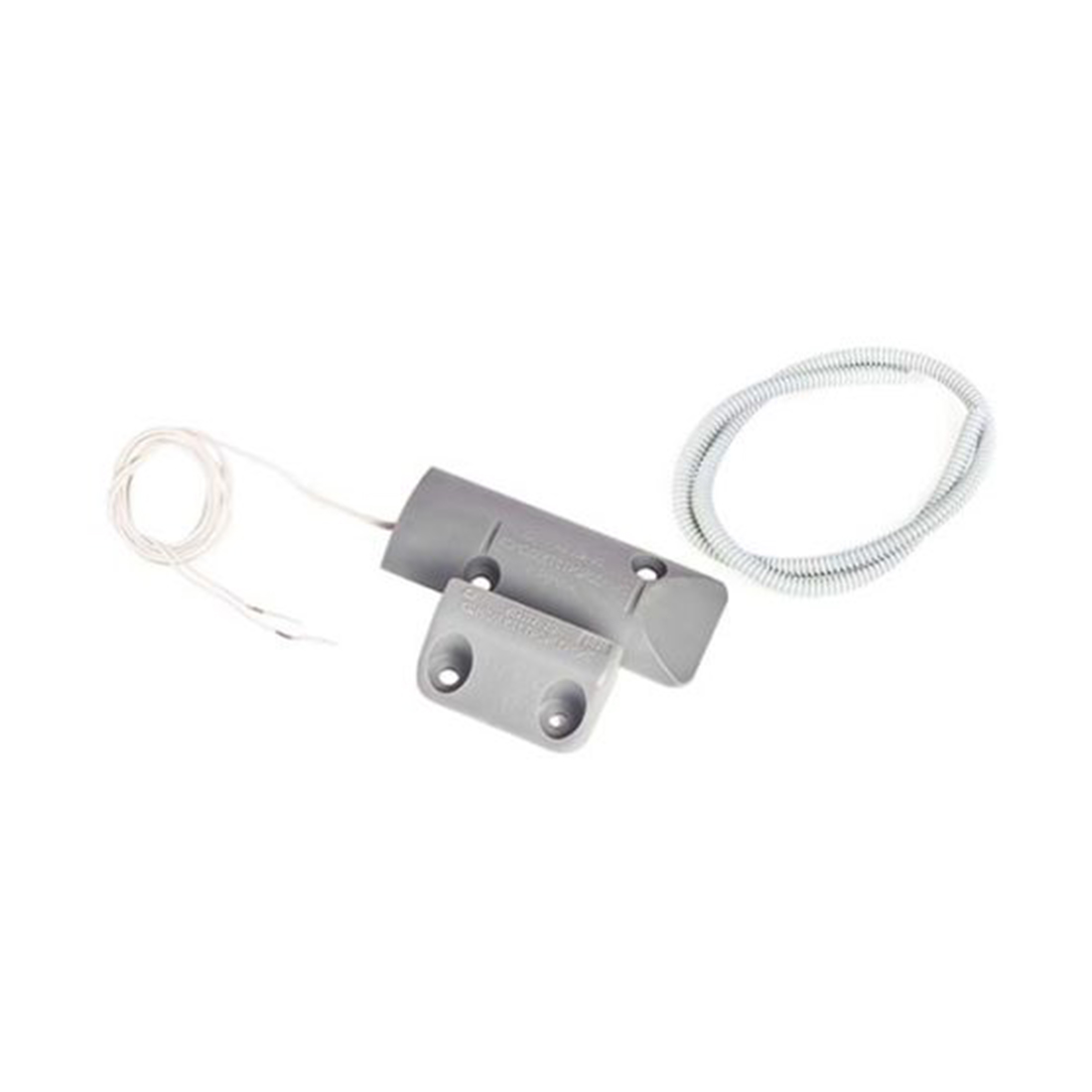

Извещатель охранный Комплектстройсервис ИО 102-20 А2П (2)

ИО 102-20 А2П (2) — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем охранной сигнализации. Устройство
используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров,
телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание
или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции,
а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие
аналогичные элементы. При изменении положения контролируемой конструкции извещатель
формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания
контактов геркона.

Назначение

ИО 102-20 А2П (2) применяется для контроля открывания или смещения ворот, дверей,
контейнеров, шкафов и других подвижных элементов строительных конструкций. Модель
подходит для объектов, где требуется контроль крупных подвижных конструкций и защита
соединительных проводов пластмассовым гофрорукавом.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
Подходит для магнитопроводящих и магнитонепроводящих оснований.
Пластмассовый корпус исполнительного и задающего блоков.
Исполнение А2П — корпус типа А, геркон с двумя контактами.
Исполнение «(2)» — комплектация пластмассовым гофрорукавом.
Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
Формирование тревожного извещения путем размыкания контактов геркона.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP44.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом.
Исполнительный блок устанавливается на неподвижной части контролируемой конструкции,
а задающий блок — на подвижной части. При открывании или смещении контролируемого
элемента расстояние между блоками изменяется, контакты геркона размыкаются, и в шлейф
приемно-контрольного прибора передается извещение о тревоге.

Технические характеристики

Модель
ИО 102-20 А2П (2)

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
контроль открывания или смещения конструктивных элементов зданий и сооружений

Область применения
гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции

Контролируемые основания
магнитопроводящие и магнитонепроводящие конструкции

Конструкция
исполнительный блок и задающий блок

…
