Извещатель охранный Комплектстройсервис ИО 102-11 М (СМК-3М)

Описание

Извещатель охранный Комплектстройсервис ИО 102-11М (СМК-3М)

ИО 102-11М (СМК-3М) — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем и комплексов охранной сигнализации.
Устройство используется для обнаружения несанкционированного открывания охраняемых
конструкций: неметаллических дверей и других неметаллических перемещаемых элементов.

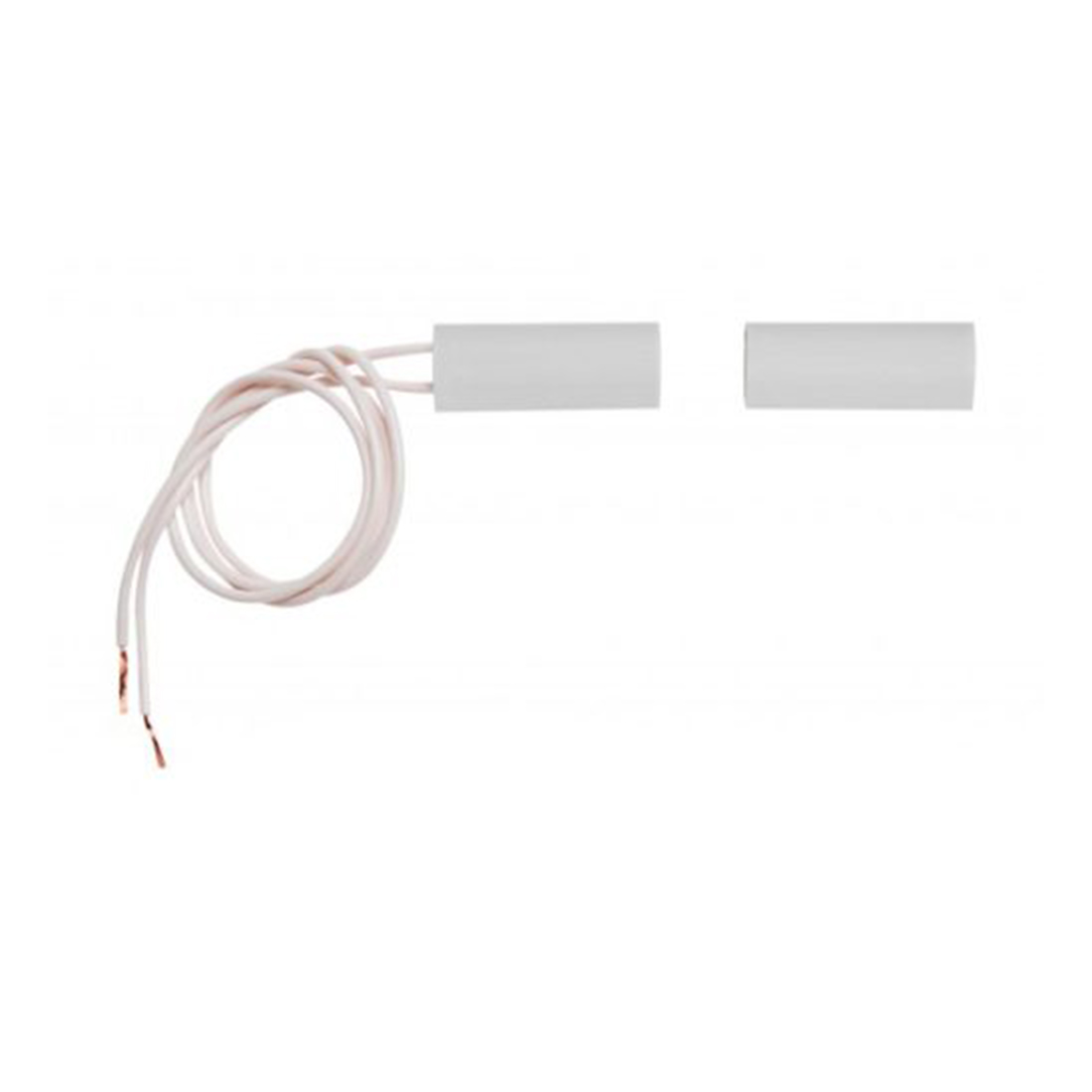

Извещатель предназначен для скрытой установки в охраняемую конструкцию. Конструктивно
изделие состоит из двух блоков: исполнительного блока на основе геркона и задающего
блока с управляющим магнитом. Оба блока выполнены в пластмассовых корпусах
цилиндрической формы.

Назначение

ИО 102-11М (СМК-3М) применяется для контроля положения дверей, оконных рам и других
подвижных неметаллических конструкций. При открывании контролируемого элемента
расстояние между исполнительным и задающим блоками увеличивается, контакты
исполнительного блока размыкаются, и в шлейф охранной сигнализации передается
тревожное извещение.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для систем охранной сигнализации.
Применяется для неметаллических дверей и других неметаллических перемещаемых конструкций.
Скрытая установка в охраняемую конструкцию.
Исполнительный блок выполнен на основе геркона.
Задающий блок оснащен управляющим магнитом.
Подключение к шлейфу сигнализации двумя многожильными проводами.
Полярность подключения к шлейфу сигнализации значения не имеет.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP66.
Рабочий диапазон температур — от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 10 мм и менее контакты
исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между
блоками до 35 мм и более контакты размыкаются, что обеспечивает формирование извещения
о тревоге. Максимально допустимое смещение блоков относительно друг друга по оси — 3 мм.

Технические характеристики

Модель
ИО 102-11М (СМК-3М)

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
обнаружение несанкционированного открывания охраняемой конструкции

Контролируемые конструкции
неметаллические двери и другие неметаллические перемещаемые конструкции

Тип установки
скрытая установка

Конструкция
исполнительный блок и задающий блок

Исполнительный блок
магнитоуправляемый датчик на основе геркона

Задающий блок
управляющий магнит

Материал корпуса
пластмасса

Форма корпуса
цилиндрическа…
