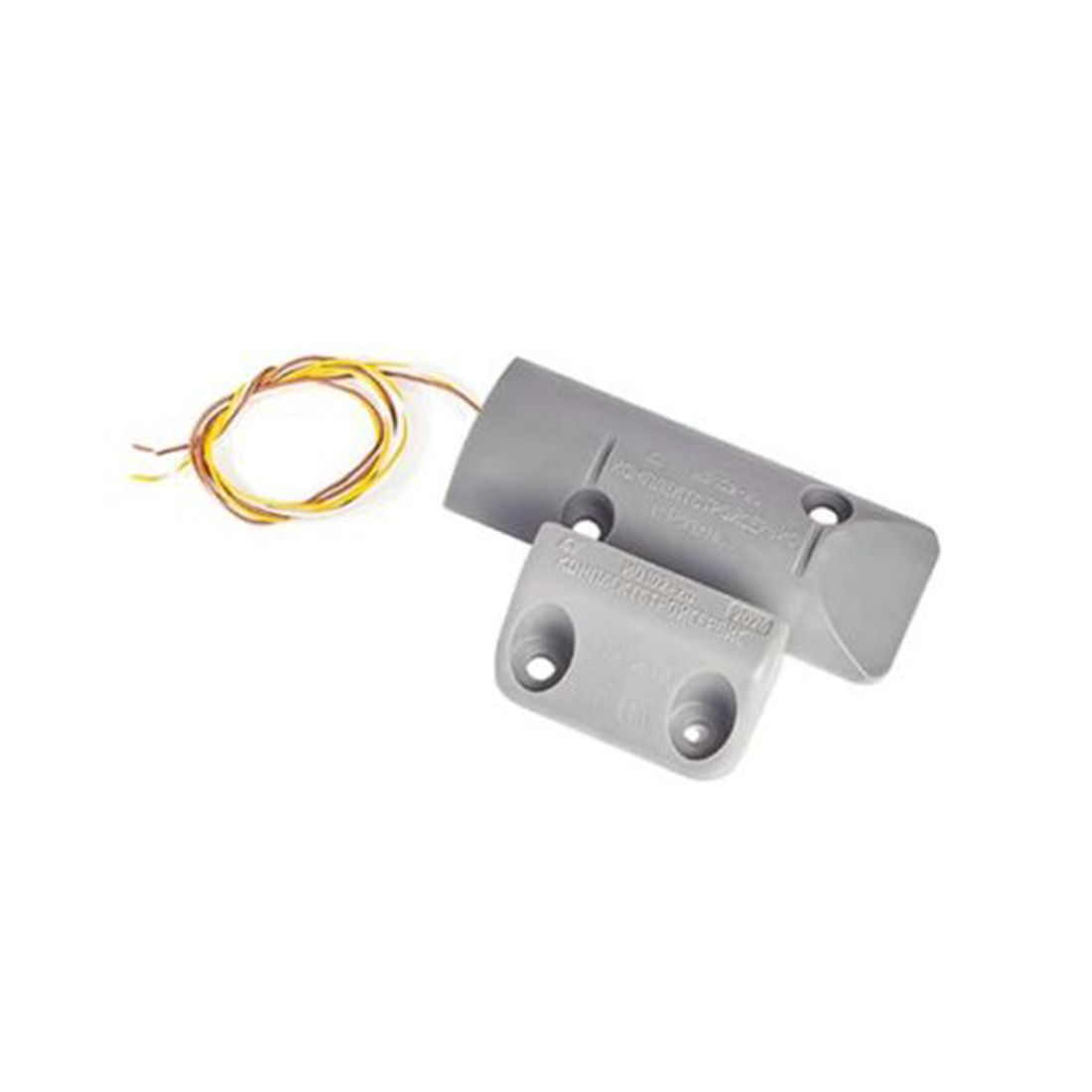

Извещатель охранный Комплектстройсервис ИО 102-20 А3П (1)

Описание

Извещатель охранный Комплектстройсервис ИО 102-20 А3П (1)

ИО 102-20 А3П (1) — охранный точечный магнитоконтактный извещатель,
предназначенный для применения в составе систем охранной сигнализации. Устройство
используется для блокировки гаражных ворот, ангаров, железнодорожных контейнеров,
телефонных шкафов и других конструктивных элементов зданий и сооружений на открывание
или смещение.

Извещатель предназначен для установки на магнитопроводящие металлические конструкции,
а также на магнитонепроводящие поверхности: алюминиевые, деревянные и другие
аналогичные элементы. При изменении положения контролируемой конструкции извещатель
формирует извещение о тревоге в шлейф приемно-контрольного прибора путем размыкания
или замыкания контактов геркона.

Назначение

ИО 102-20 А3П (1) применяется для контроля открывания или смещения ворот, дверей,
контейнеров, шкафов и других подвижных конструктивных элементов. Модель подходит
для охраны крупных металлических и неметаллических конструкций, где требуется
магнитоконтактный контроль с использованием геркона с тремя контактами.

Особенности

Охранный точечный магнитоконтактный извещатель.
Предназначен для блокировки ворот, ангаров, контейнеров, шкафов и других конструкций.
Подходит для магнитопроводящих и магнитонепроводящих оснований.
Пластмассовый корпус исполнительного и задающего блоков.
Исполнение А3П — корпус типа А, геркон с тремя контактами.
Исполнение «(1)» — поставка без гофрорукава.
Подключение к шлейфу сигнализации с помощью выводов длиной не менее 0,6 м.
Формирование тревожного извещения путем размыкания или замыкания контактов геркона.
Рассчитан на непрерывную круглосуточную работу.
Степень защиты оболочки — IP44.
Рабочий диапазон температур — от -50 до +50 °C.
Средний срок службы — не менее 8 лет.

Принцип работы

Извещатель состоит из исполнительного блока с герконом и задающего блока с магнитом.
Исполнительный блок устанавливается на неподвижной части контролируемой поверхности,
а задающий блок — на подвижной части. При открывании или смещении контролируемой
конструкции изменяется расстояние между блоками, что приводит к изменению состояния
контактов геркона и передаче тревожного извещения в шлейф приемно-контрольного прибора.

Технические характеристики

Модель
ИО 102-20 А3П (1)

Производитель
ООО НПКФ «Комплектстройсервис»

Тип изделия
извещатель охранный точечный магнитоконтактный

Назначение
контроль открывания или смещения конструктивных элементов зданий и сооружений

Область применения
гаражные ворота, ангары, железнодорожные контейнеры, телефонные шкафы и другие конструкции

Контролируемые основания
магнитопроводящие и магнитонепроводящие конструкции
…
