Кабель оптоволоконный ИКБ-М4П-М12-8,0 кН

Описание

Кабель оптоволоконный ИКБ-М4П-М12-8,0 кН

Назначение:
Оптический кабель типа ИКБ-М…, изготавливаемый по ТУ 3587-005-66254127-2014, применяется для прокладки в грунтах, кроме подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам.

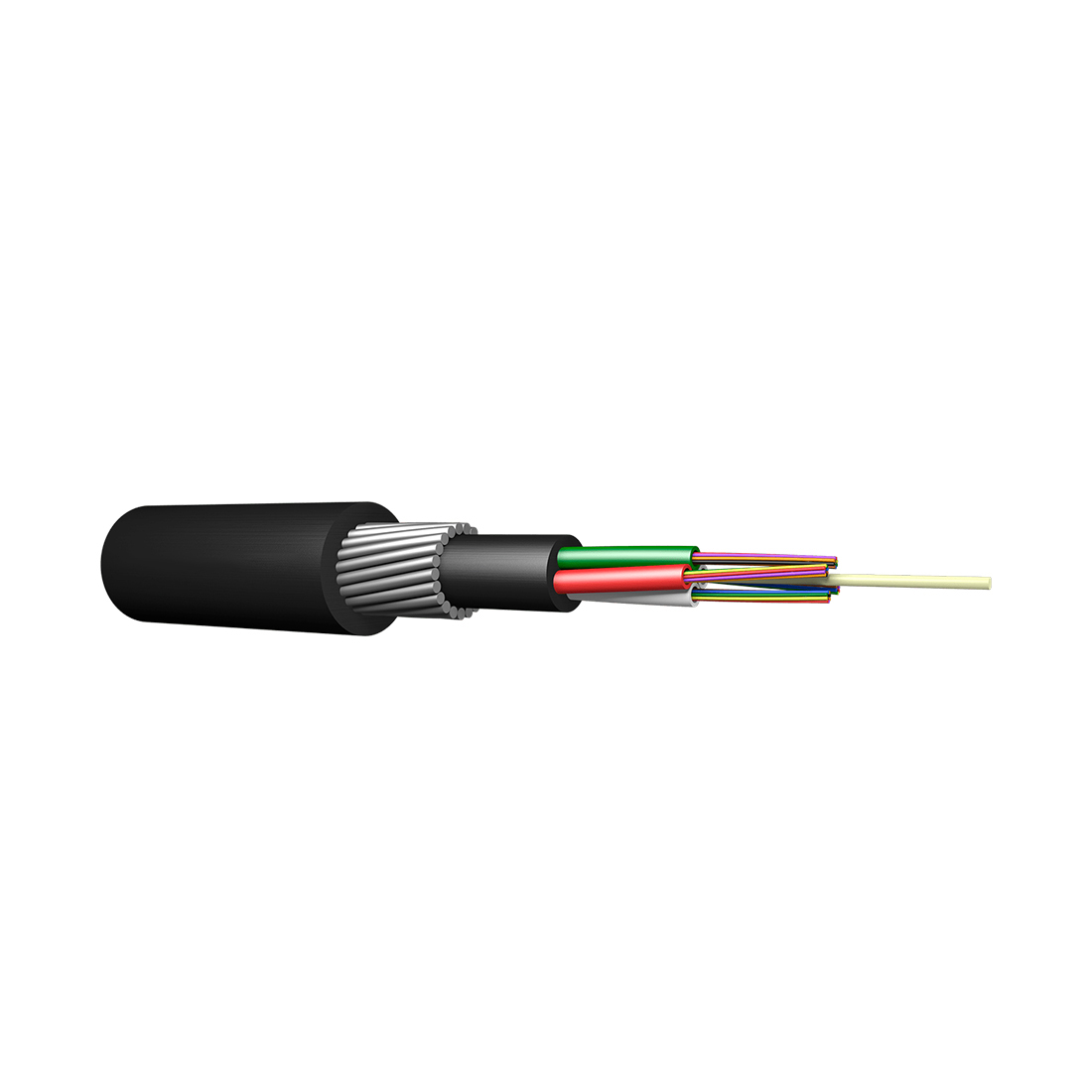

Описание конструкции:
Сердечник — повив из 4 оптических модулей (ОМ).
Осевой элемент (ОЭ) — стеклопластиковый пруток.
Оболочка ОМ из термопластичного материала.
Гидроизоляция ОМ — внутримодульный заполнитель.
Гидроизоляция сердечника — гидрофобный заполнитель.
Обмотка сердечника — полиэстеровые нити.
Промежуточная полимерная оболочка.
Бронепокров — повив стальных оцинкованных проволок.
Гидроизоляция бронепокрова — гидрофобный заполнитель.
Наружная полимерная оболочка.

Параметры кабеля:
Температурный диапазон хранения и перевозки — от минус 60 до +70 °С.
Температурный диапазон монтажа — от минус 30 до +50 °С.
Температурный диапазон эксплуатации — от минус 60 до +70 °С.
Минимальный радиус изгиба — не менее 20 диаметров кабеля
Допустимое растягивающее усилие — 8 кН.
Раздавливающее усилие — 0,7 кН/см.
Удар — 10 Дж.
Протекание воды — Нет.
Вес 1 километра кабеля — 247 кг .
Строительная длина — до 6 км .
Наружный диаметр/габариты — 12,8 мм.
Стандарт оптического волокна — ITU-T G.651.1.
Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 850 нм / 1300 нм — 3.0/0.7.
